Статические испытания свай:
Все здания и сооружения возводятся по СНиПам, в которых определено, что опорные столбы, закладываемые в качестве фундамента, должны подвергаться испытаниям на статические и динамические нагрузки.
Статические испытания свай – это комплекс мероприятий, направленный на проверку соответствия несущей способности опорных столбов расчетным нагрузкам, установленным в проекте возводимого сооружения. Суть метода заключается в том, что на опоры оказывает давление гидравлический домкрат, постепенно увеличивающий величину нагрузки. Полученные при каждом «подходе» данные фиксируются – на их основании и делается вывод о целесообразности использования выбранных свай.
Компания «ОАО НИПИ САНИИОСП» проводит статические испытания свай по всей Таджикистана:
- привозим оборудование;
- подбираем подходящий способ;
- проводим все испытания;
- формируем технический отчет по завершении работы.
Позвоните по телефону или оставьте заявку на обратный звонок – наши сотрудники свяжутся с вами.
Цель статических испытаний
Основная задача статических испытаний свай – проверка соответствия несущей способности опорных столбов расчетным нагрузкам, обозначенным в проекте свайного фундамента. Также проведение испытаний позволяет:
- обосновать выбранный метод строительства;
- определить осадку свай и максимальную нагрузку для них;
- оценить несущую способность свайного основания в целом;
- выбрать нужные размеры, тип и конструктивные особенности опорных свай для строительства основания (на этапе предварительных изысканий).
Испытания свай статической нагрузкой обязательно проводятся в следующих случаях:
- недостаточности или неимении релевантных опытных данных об использовании данного типа или метода устройства опорных столбов;
- если проверки в сопоставимых условиях грунта и при такой же величине нагрузки не проводились;
- если на опоры будет оказываться сила, применительно к которой теория и практика разработаны недостаточно;
- если наблюдения в процессе монтажа опор показывают, что геологические условия строительной площадки значительно отличаются (в худшую сторону) от предполагаемых на основе опыта строительства и предварительных изысканий, а также если после проведения дополнительных исследованиях причины этих отличий выявить не удалось.
В соответствии с ГОСТ 5686-2012, испытательная установка должна быть установлена прочно и жестко. Устройство должно передавать усилие от домкрата строго по вертикальной оси сваи. На сваю монтируется домкрат с манометром и насосной станцией, а также устанавливается реперная система с датчиками перемещений (прогибомерами).
Благодаря тому что при статических испытаниях используются натурные (обычные по материалу, конструкции и размеру) сваи, а нагрузка на основание максимально приближена к эксплуатационной по величине и характеру, статический метод испытания свай по праву считается наиболее достоверным и объективным.
Подготовка:
Испытания свай проводятся согласно протоколу, который разрабатывает изыскательная или проектная организация. В соответствующей принятому стандарту испытательной программе должна быть указана следующая информация:

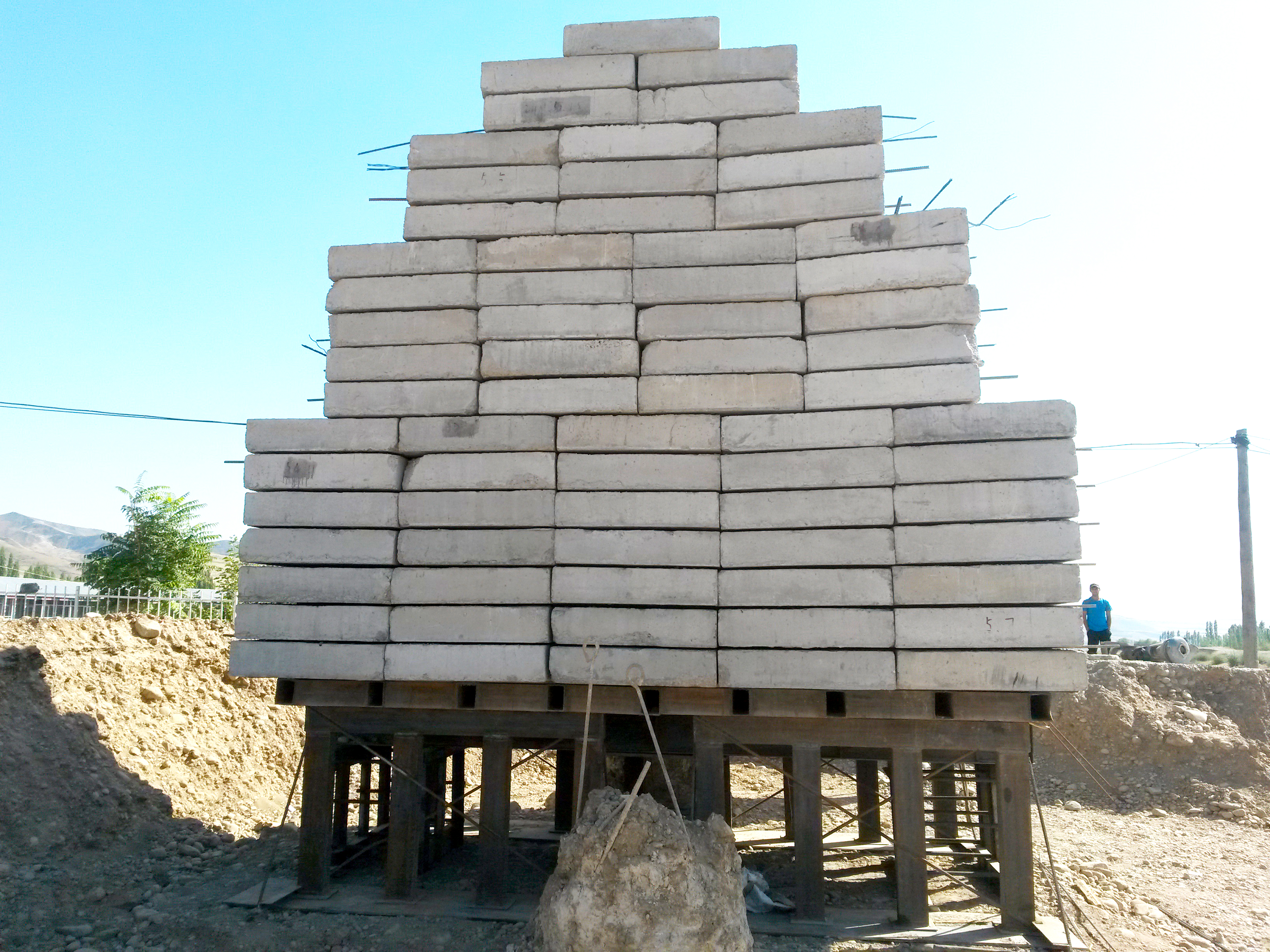

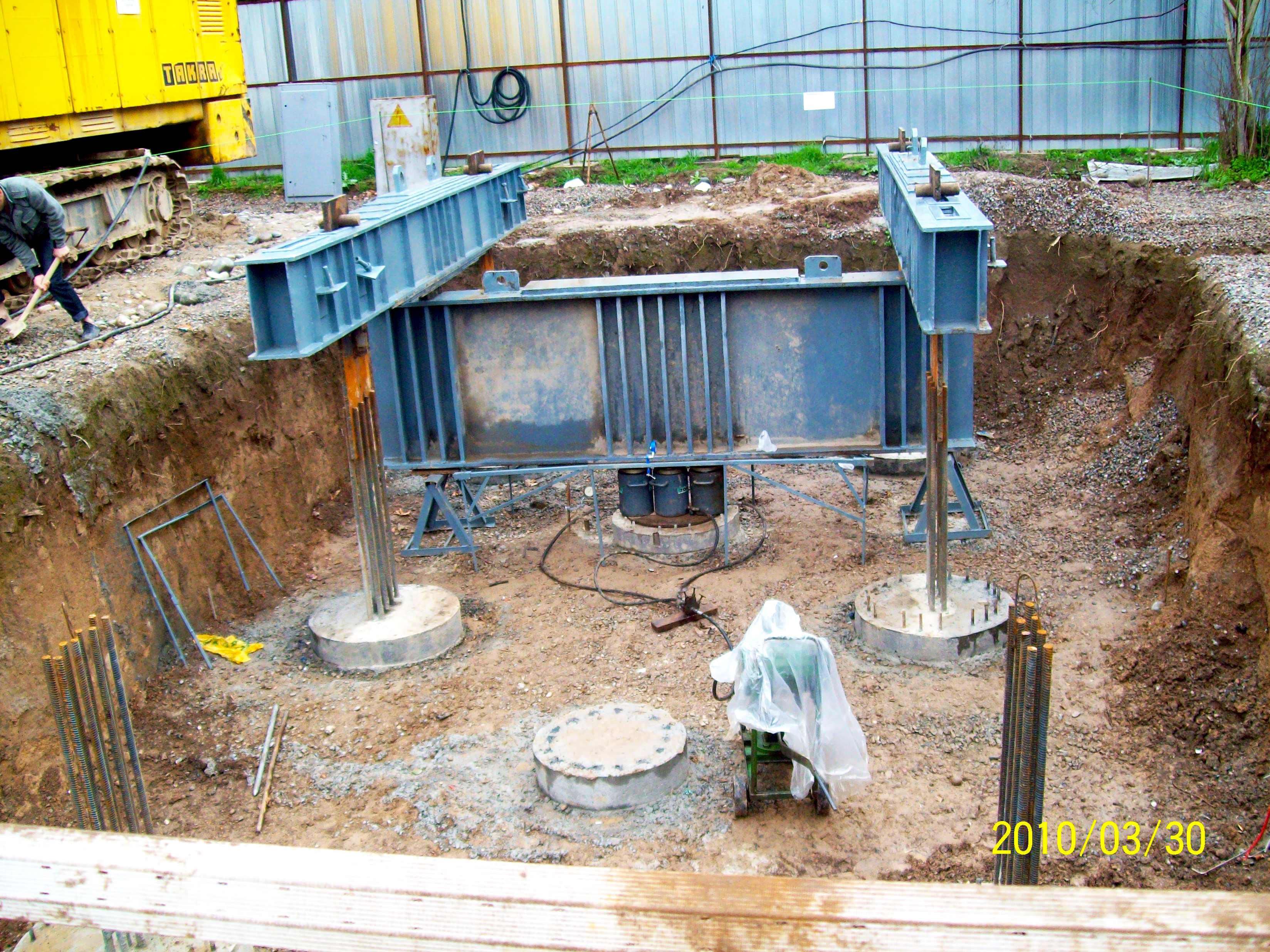

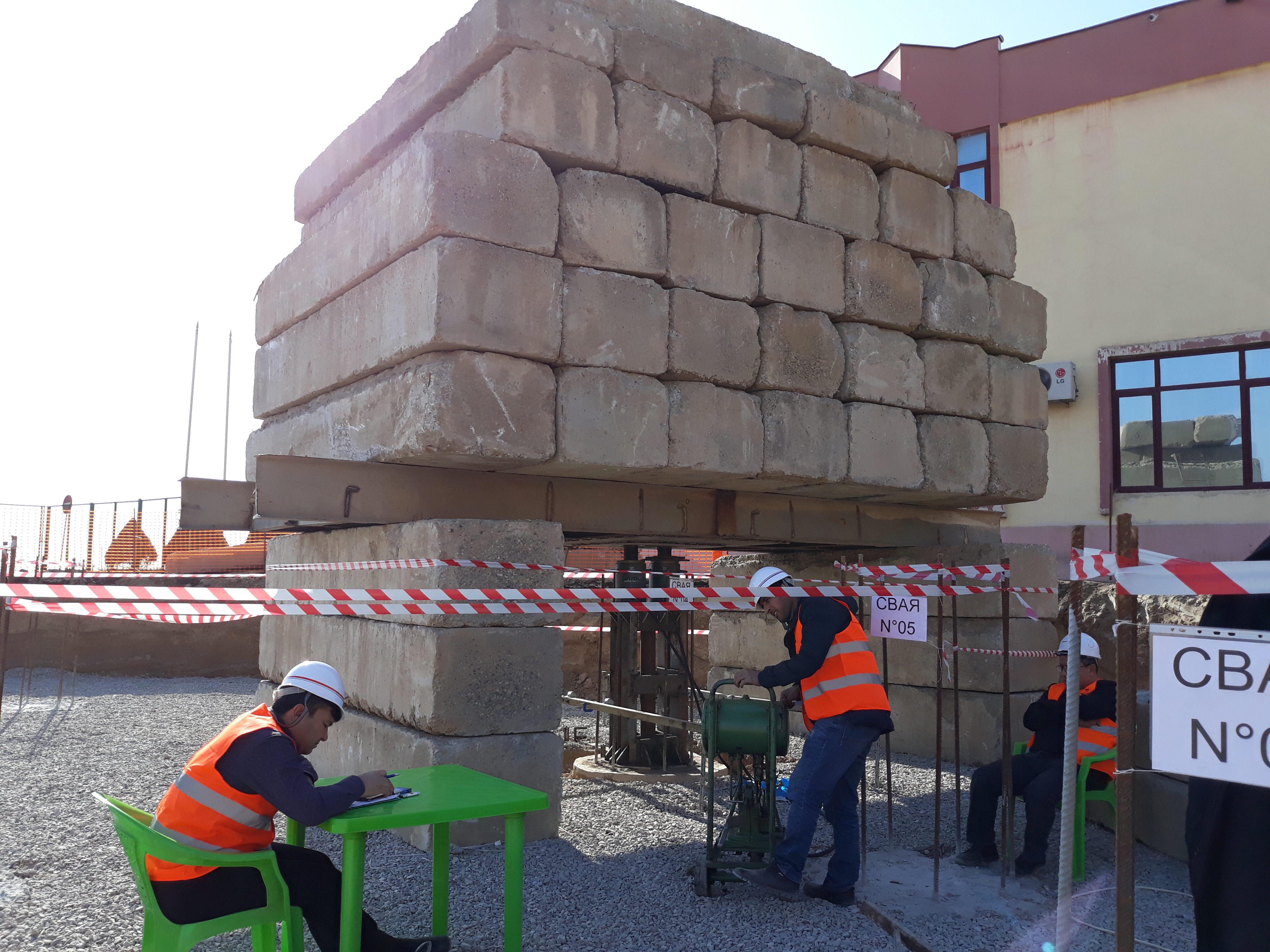

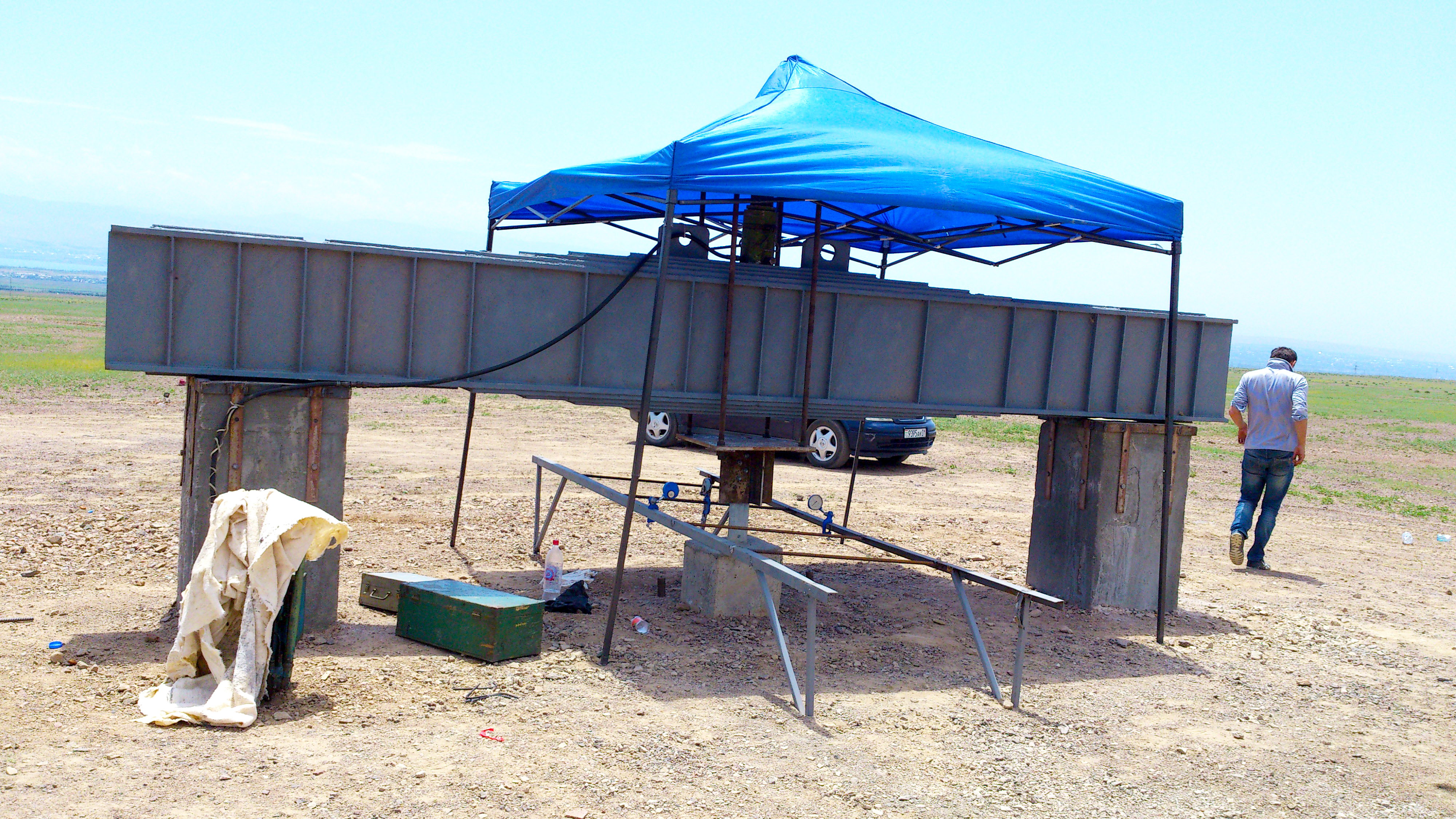

- тип испытательной установки (грузовая платформа, анкерная система или комбинированная схема);
- степень испытательной нагрузки;
- шаг нагрузки-разгрузки и т.д.
- до 0,5% от общего числа опорных столбов, не менее двух – при испытании вдавливающей нагрузкой;
- не менее 2% от общего числа, не менее трех – при проверке горизонтальной или выдергивающей нагрузкой.
- до 1 часа – для песчаного типа;
- до 2 часов – для глинистого типа.
- перемещения сваи от нагрузки;
- изменения осадки сваи по степени нагрузки.
Количество испытуемых опор установлено ГОСТом:
Как происходят испытания свай
Испытания начинаются с обнуления показателей приборов. Домкрат подает на сваю первую нагрузку, которая вдавливает ее в грунт.
Перед подачей бо́льшей нагрузки свая должна стабилизироваться – то есть не смещаться вниз (максимально допустимое смещение – 0,1 мм) в течение получаса. Продолжительность стабилизации зависит от типа грунта и может составлять:
Как только фундаментный элемент перестанет смещаться вниз, фиксируются показатели приборов.
После стабилизации на опору подается следующая нагрузка – и так далее, до последней величины нагрузки, определенной испытательной программой.
По полученным данным строятся графики:
В итоге определяется величина несущей способности сваи и оформляется отчет по результатам полевых испытаний. Заключение о несущей способности выдается заказчику – в дальнейшем этот документ можно использовать для согласования проекта строительства в государственных структурах.
