Часть сварочных работ

Качество сварных швов является одной из определяющих параметров готового изделия. Чтобы выявить дефекты в металлических конструкциях, применяют дефектоскопию. Дефектоскопия – это комплекс мер по определению повреждений объекта неразрушающим методом.

Она активно применяется в таких областях, как:

• Строительство;
• Транспорт;
• Производство;
• Нефте и газопроводы;
• Гидроэлектростанции.

Нормативная документация:

ГОСТ 14782-86 «Контроль неразрушающий. Соединения сварные. Методы ультразвуковые». Методические указания по применению ультразвуковых дефектоскопов А1212 МАСТЕР и А1214 ЭКСПЕРТ и ГОСТ 23118-99 «Конструкции стальные строительные. Общие технические условия».

Наименование прибора: Дефектоскоп ультразвуковой А1212 МАСТЕР.

Тип ПЭП: УЗК наклонным совмещенным преобразователем СО-3, серийный № 103099

Характеристики контроля:

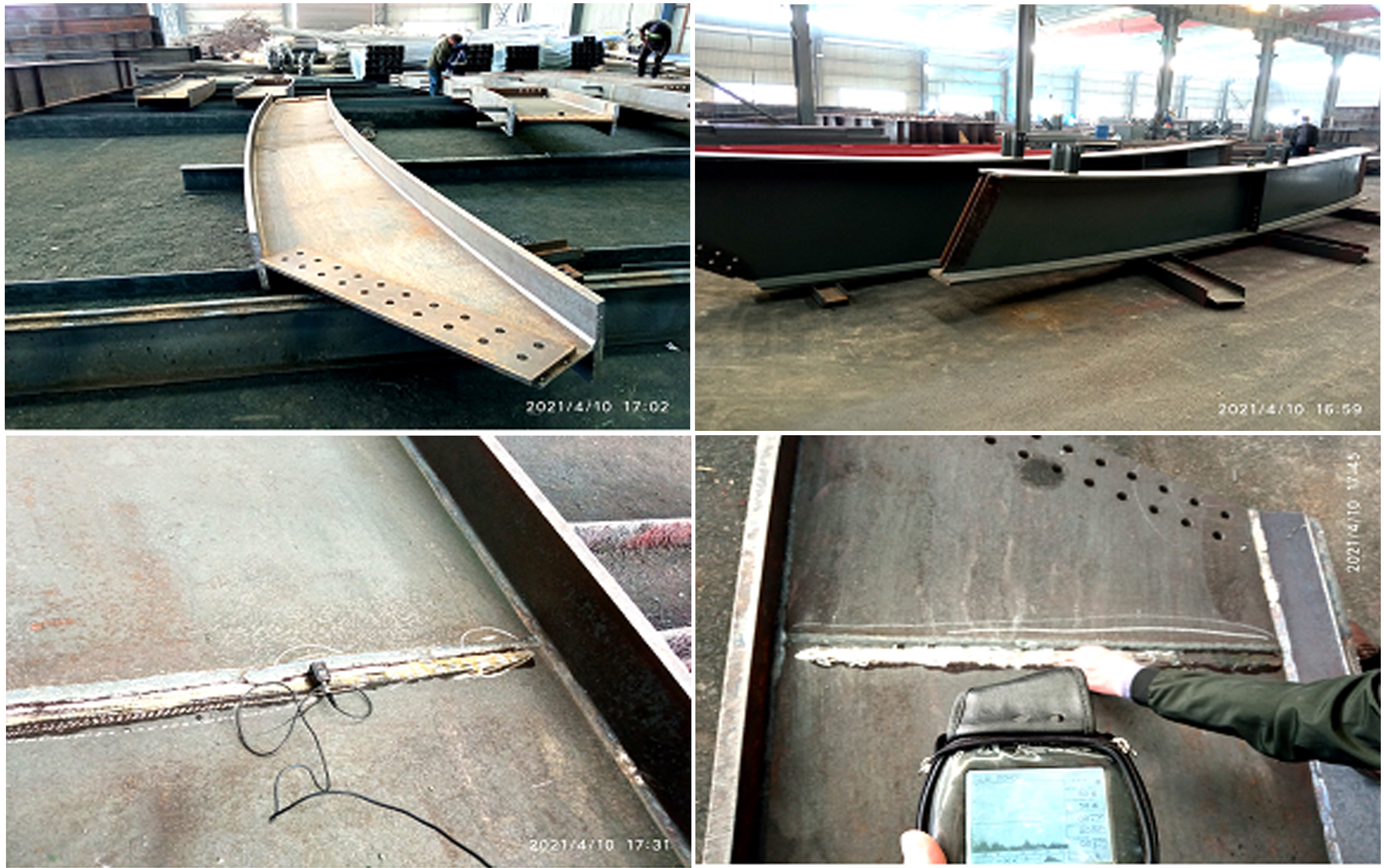

Поиск и определение координат и оценки размеров различных нарушений сплошности и однородности материала в изделиях из металлов. по результатам визуального осмотра и обмер металлических балок, изготовленных ООО «Ауфен».

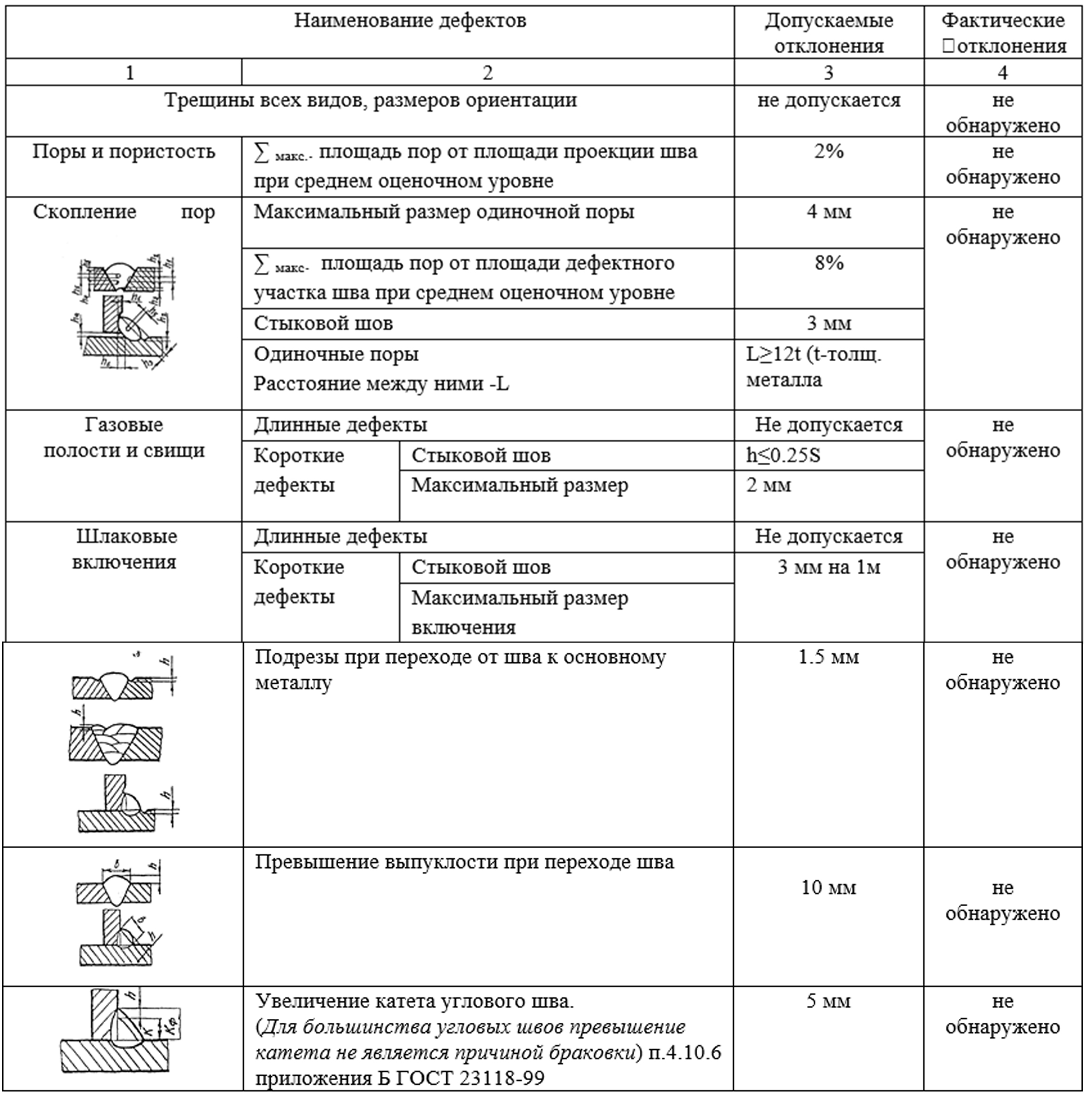

Результаты: выборочного определения качества сварных швов, выполненного после устранения ранее выявленных недостатков, приведены в нижеследующей таблице:

ВЫВОД:

Во время проверки сварных работ металлических балок со стороны специалистов лаборатории института недостатки и не обнаружено, что надёжность обследованных балок будет обеспечена.
